USB Type-C連接器

Type-C RC10系列

京森红公司最新開發了USB Type-C連接器作為標準的介面規格被廣泛的應用於電腦、只能手機、便攜機器、AV機器、遊戲機等廣泛行業領域。由於智慧型手機效能的高階化，機器尺寸越來越精簡化的同時，對機器本身的防水需求也越來越高。為了對應這些要求，我們開發並開始銷售符合USB Type-C標準的緊湊而堅固的單件式防水插座連接器。｢USB Type-C™連接器｣採用小型化設計，支援40Gbps高速傳輸、最大5A電流供給，同時支援正反插，比起之前，更多的端子、更精密的貼片，確保了更好的連接可靠性和高速傳輸特性。京森美參與了｢USB Type-C™連接器｣標準化的設計，憑藉多年對小型連接器高精度設計技術及高速傳輸設計技術，開發了擁有卓越EMI／EMC特性且機械強度充分、耐壽命性出色的鎖製機構等特點的｢USB Type-C™連接器｣。
◆USB4 Gen3(40Gb/s) 認證
◆額定功率高達 240W
◆高達 40Gb/s 的高速傳輸
◆優化的接點設計可實現卓越的訊息完整性性能
◆可逆插頭與電纜方向

产品用途


●智能手表Watch	●平板电脑iPad	●电脑Mac	●智能机顶盒TV app	●耳机Pods	●智能手机iPhone

●智能音箱Pod	●无人机	●车载设备	●安防设备	●AGV/AMR	●马达驱动

●变频器	●雷达,LiDAR	●TCU/网关	●工业相机	●CNCs/PLCs	●内窥镜

●工业传感器	●服务器	●MRI/CT	●工业机器人	●马达	●仪表

●车载充电器	●HUD抬头显示器	●IVI/导航	●显示器	●照相机	●复合打印机

产品资料下载

产品目录产品图纸 3D(igs/stp) 产品规格书评估测试报告书(TR) 产品包装规格书 RoHS报告书

产品规格

連接器形狀	端子，插座	產品貼裝方式
線束品	无	參考規格	USB4.0, USB3.0, USB3.2, USB2.0
產品開口方向	Straight, Right angle	PIN數	16,24芯
傳輸規格	USB3.0, USB3.1 Gen2，USB3.2 Gen3，USB4.0Gen4	傳輸速度	5Gbps，10Gbps，20Gbps,40Gbps
連接器防水性能	IPX4,IPX8	連接器端子間距	0.2mm，0.5mm
額定電壓	AC/DC 48Vr.m.s.	額定電流	_{VBUS (端子No. A4, A9, B4, B9) DC 5A (Total) GND (端子No. A1, A12, B1, B12) DC 6.25A (Total) V_{CONN (端子No. B5) DC 1.25A その他 DC 0.25A/pin}}
接觸阻抗	40 mΩ以下	絕緣阻抗	100 MΩ
耐電壓	100 Vr.m.s. 1Min	ROHS環保對應	yes
安裝方法	THR, SMT	基板封裝設計	Standard on-Board, Standard off-set
插拔次數	10000次	接觸部電鍍	Au
電鍍厚度	Au	鹽水噴霧時間（耐腐蝕性）	48小時
接線方法		適合電線類型
適合電線尺寸（AWG）Min		適用於電線尺寸（AWG）Max
使用溫度範圍（Min）	-40°C	使用溫度範圍（Max）	+85°C
包裝形式	Emboss	產品梱包數量	1500 PCS

產品訂單編碼規則：RC10-X-XXS-X-895

①系列名称

②產品防水形式

③信号端子数

④电路板连接类型

⑤包装类型

RC10

W:无

Y：有

16,24芯

J: SMT型

X：混合型

800)：标准产品，

[⑧=05]: 压纹包装（1,300 件/卷）

[⑧=10]: 压纹包装（1,100 件/卷）

(895): 压纹包装（1,500 件/卷）（用于原型）

订单编号	生产状况	数据下载	产品类型	主要特点	产品主体方向	芯数	PCB 安装固定类型	PCB 安装位置	信号传输性能	工作温度范围 (°C)	IP等级	RoHS 状态

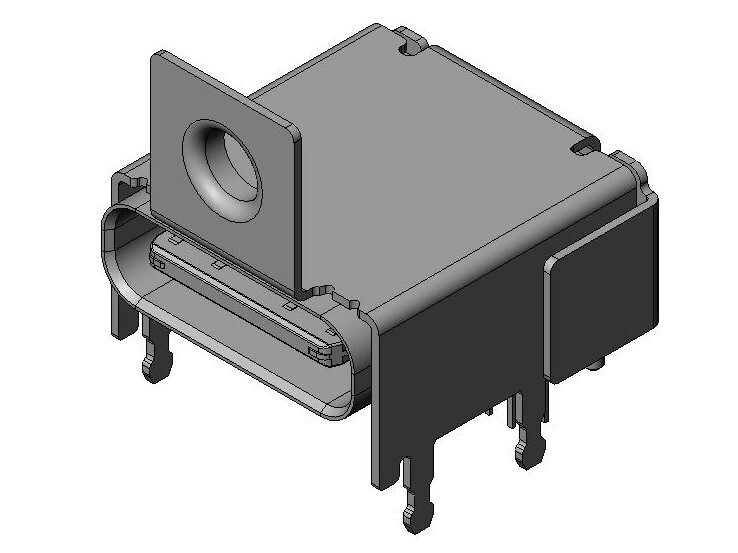

RC10-S0-24S-XJ4	计划中	下载	母座	插座，24 极，混合触点，板上型，带后屏蔽，3.4mm中心高度	直角	24	SMT + 通孔	板上型	USB3.2, USB4 Gen.2x2	-55 °C ~ +85 °C	IPX4	合格

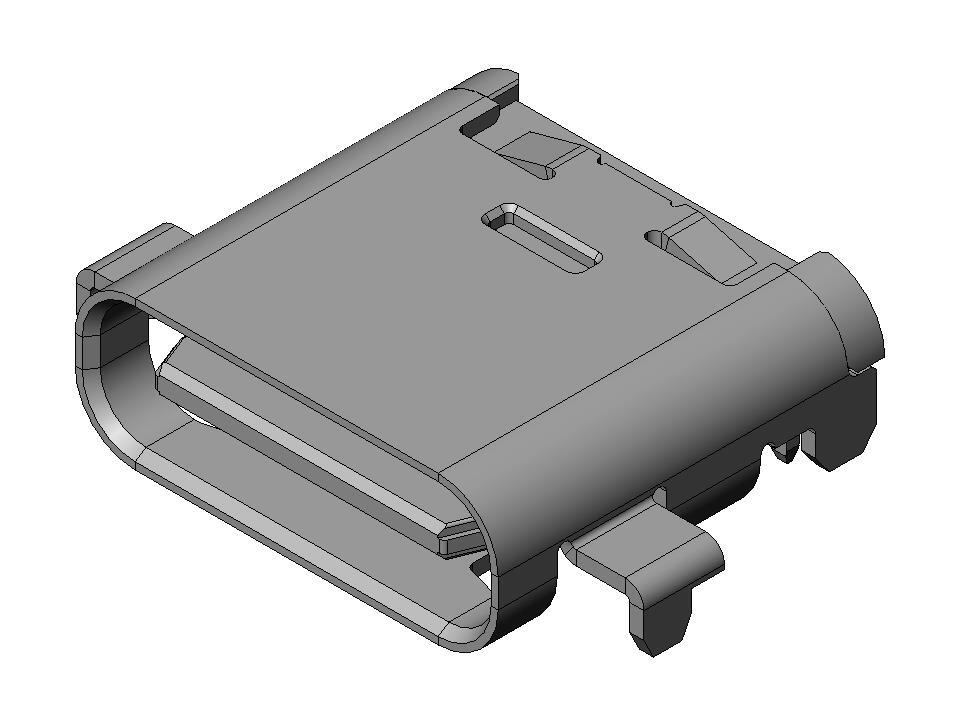

RC10-B0-24S-JJ2	量产中	下载	母座	插座，24 极，2 排 SMT，中置，无后屏蔽，中心高度 0.47 mm	直角	24	SMT + 通孔	沉板型	USB3.2, USB4 Gen.2x2	-55°C ~ +85 °C	IPX4	合格

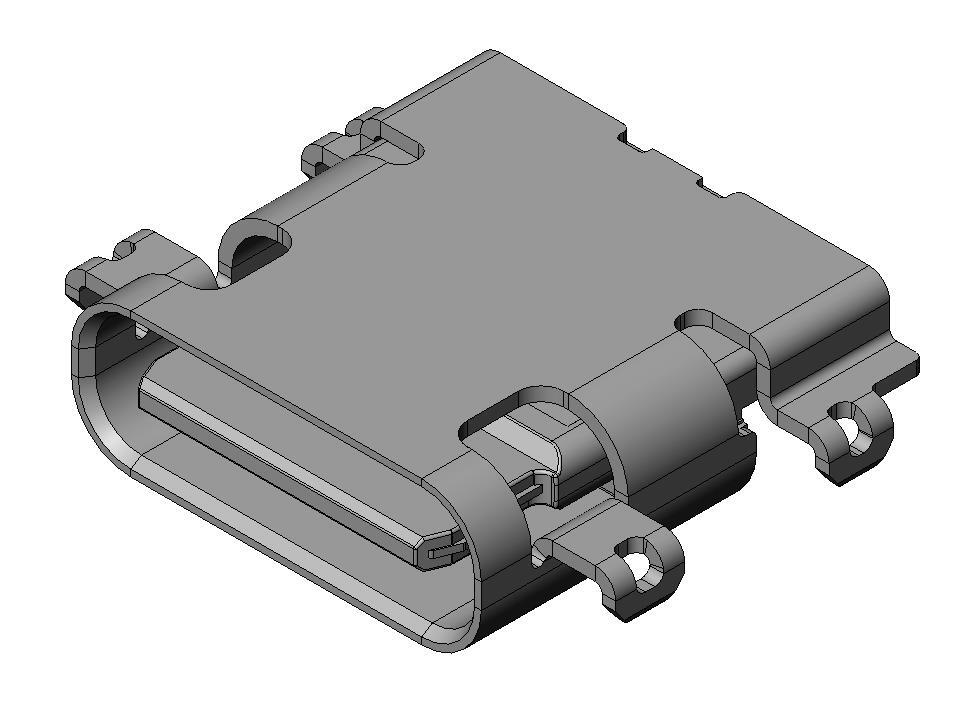

RC10-B0-24S-JJ3	量产中	下载	母座	插座，24 极，2 排 SMT，中间安装，无后屏蔽，中心高度：-0.07 mm	直角	24	SMT + 通孔	沉板型	USB3.2, USB4 Gen.2x2	-55 °C ~ +85 °C	IPX4	合格

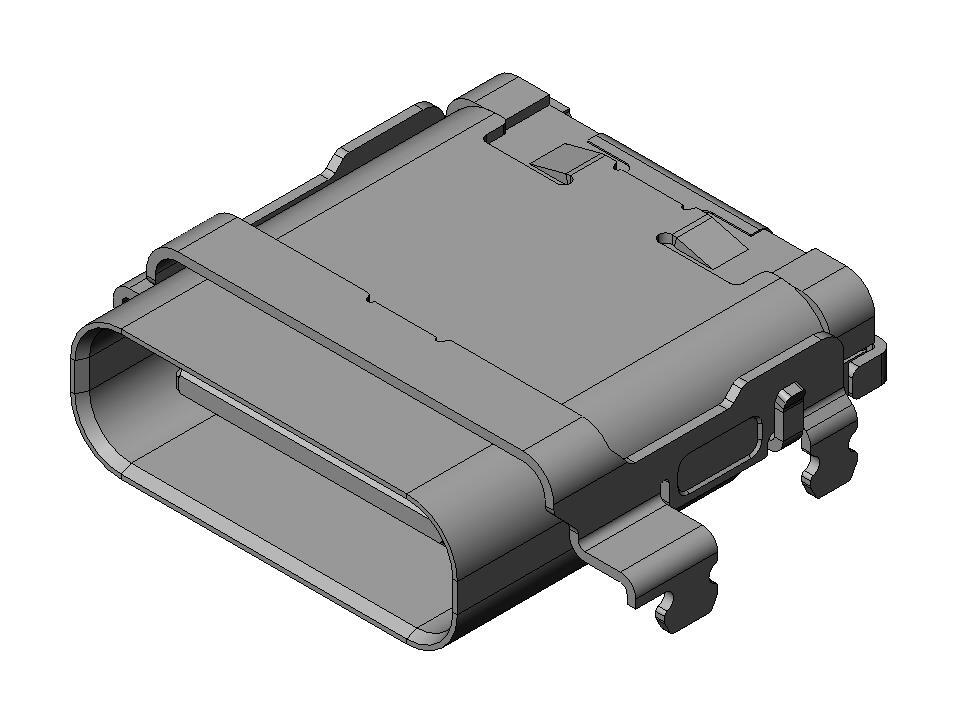

RC10-B0-24S-XJ1	量产中	下载	母座	插座，24 极，混合触点，中置，带后屏蔽，中心高度 0.7 mm	直角	24	SMT + 通孔	沉板型	USB3.2, USB4 Gen.2x2	-55 °C ~ +85 °C	IPX4	合格

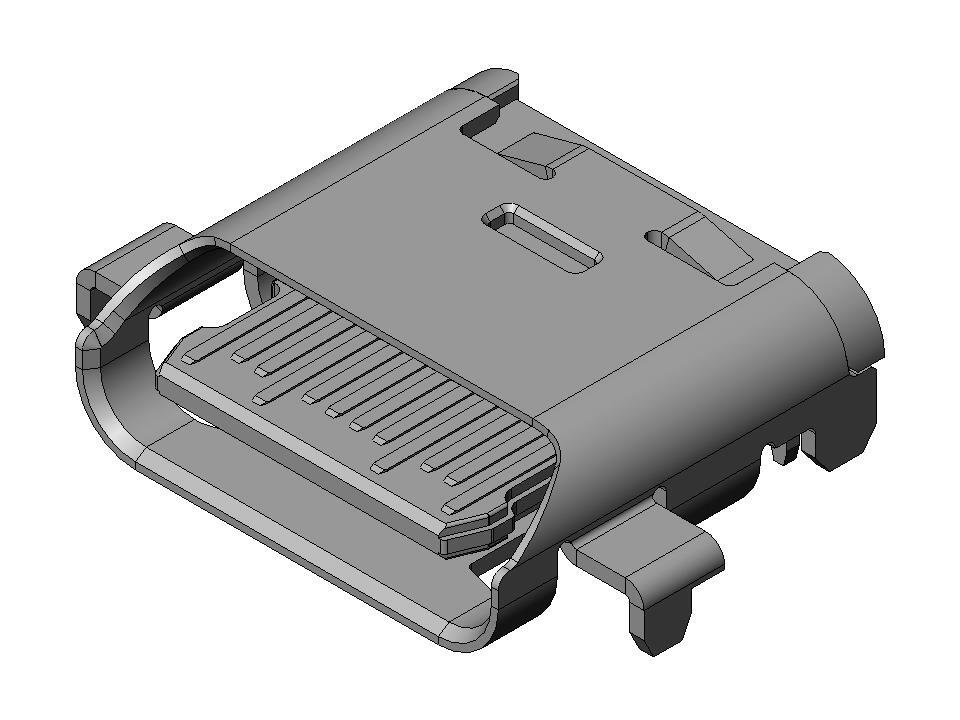

RC10-BG-24S-JJ1	量产中	下载	母座	插座，24 极，2 排 SMT，中间安装，无后屏蔽，中心高度 0.47 mm，外壳已切割	直角	24	SMT + 通孔	沉板型	USB3.2, USB4 Gen.2x2	-55°C ~ +85 °C	IPX4	合格

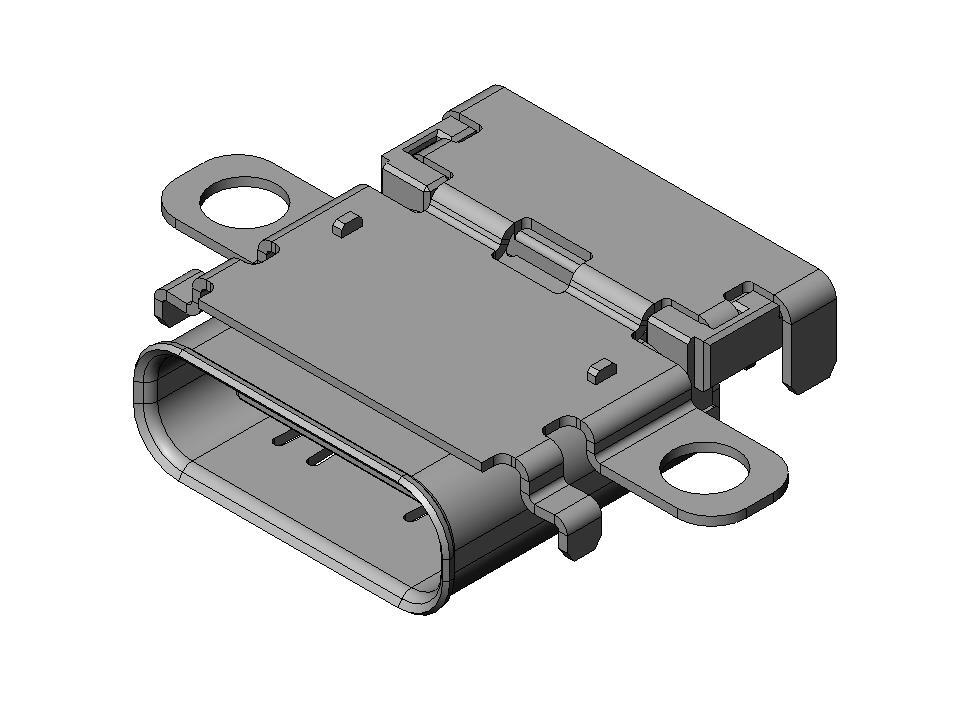

RC10-BN-24S-JA2	量产中	下载	母座	插座，24 极，2 排 SMT，中间安装，无后屏蔽，中心高度：-0.64 毫米	直角	24	SMT + 通孔	沉板型	USB3.2, USB4 Gen.2x2	-55 °C ~ +85 °C	IPX4	合格

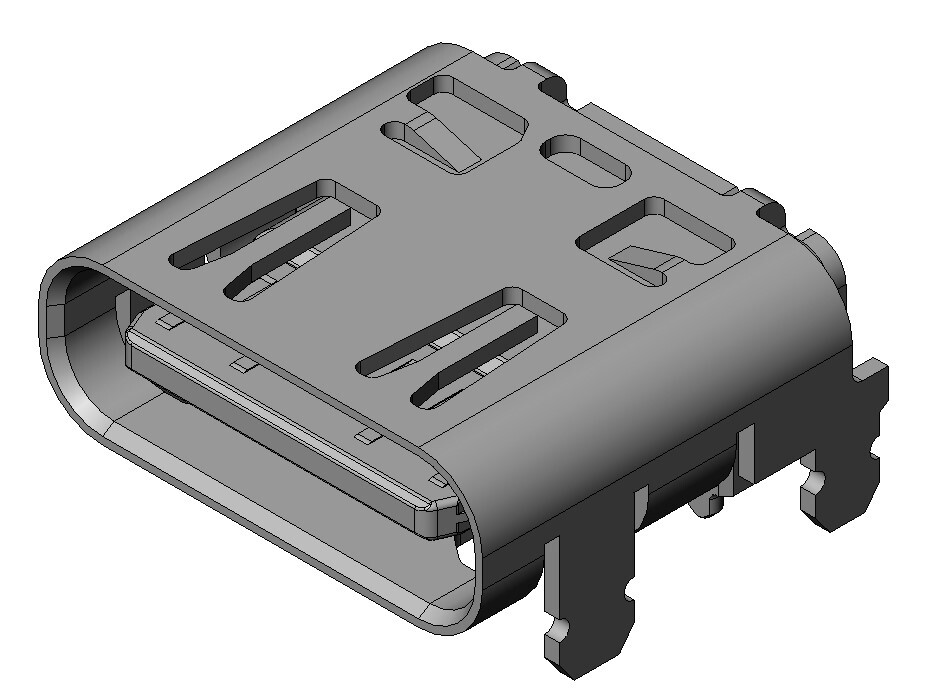

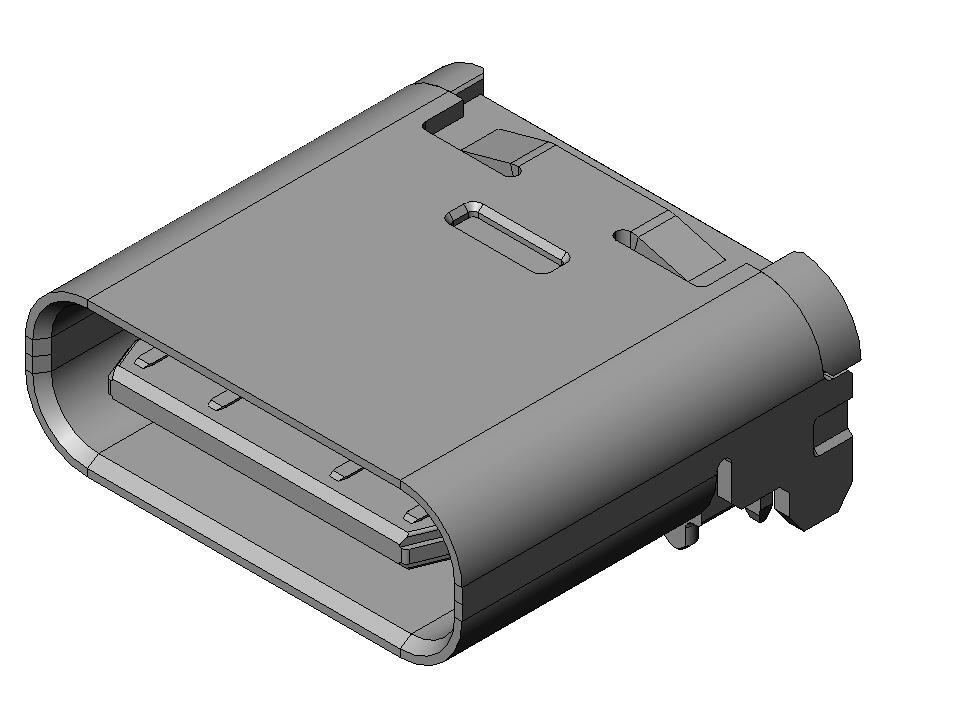

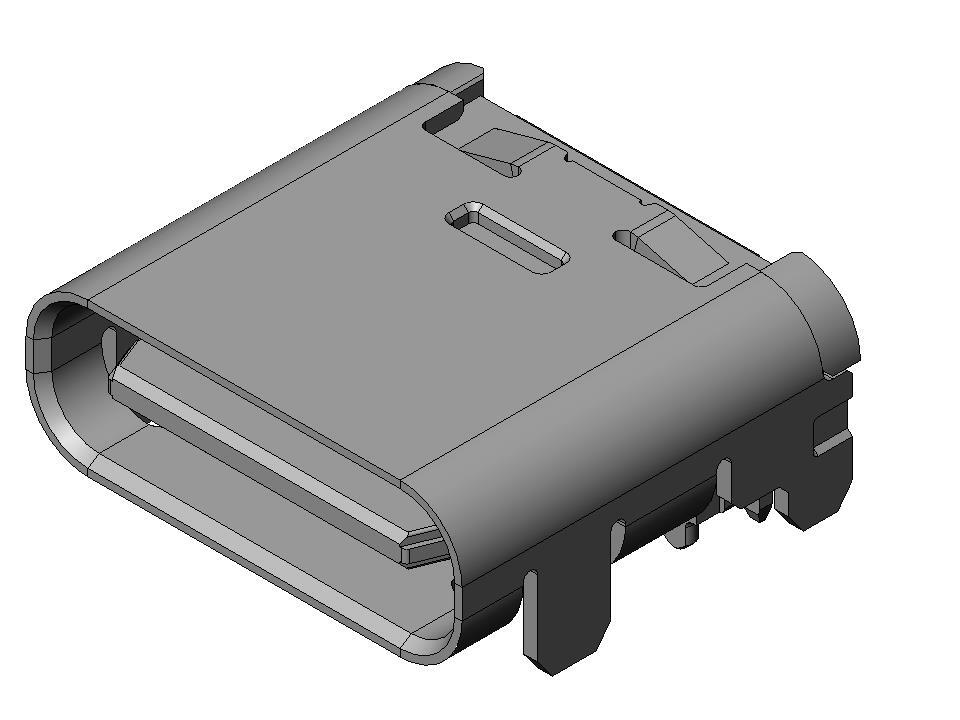

RC10-S0-24S-JJ1	量产中	下载	母座	插座，24 极，2 排 SMT，板载，带后屏蔽，外壳 DIP 长度 0.6 毫米，外壳 2 点 DIP	直角	24	SMT + 通孔	板上型	USB3.2, USB4 Gen.2x2	-55 °C ~ +85 °C	IPX4	合格

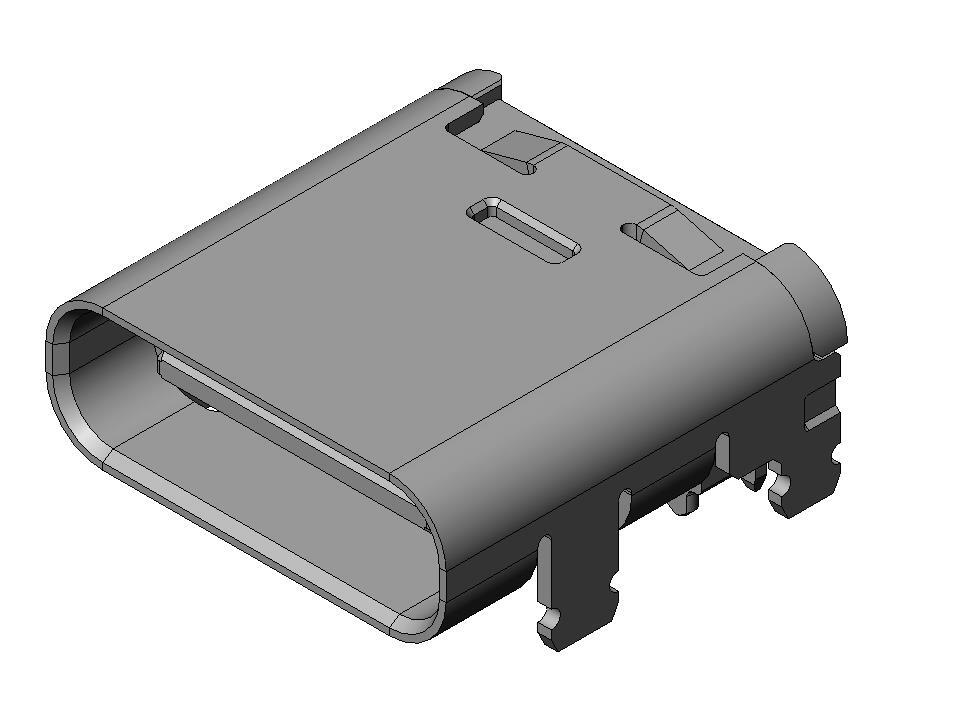

RC10-S0-24S-JJ4	量产中	下载	母座	插座，24 极，2 排 SMT，板载，带后屏蔽，外壳 DIP 长度 0.9 毫米	直角	24	SMT + 通孔	板上型	USB3.2, USB4 Gen.2x2	-55°C ~ +85 °C	IPX4	合格

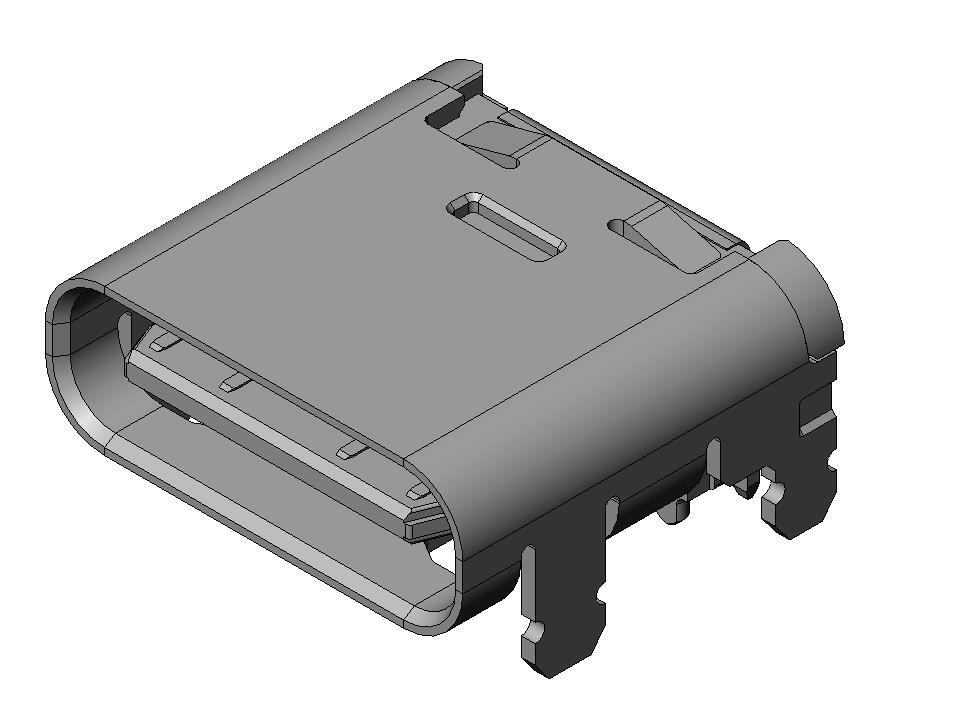

RC10-S0-24S-JJ7	量产中	下载	母座	插座，24 极，2 排 SMT，板载，带后屏蔽，外壳 DIP 长度 1.2 mm	直角	24	SMT + 通孔	板上型	USB3.2, USB4 Gen.2x2	-55 °C ~ +85 °C	IPX4	合格

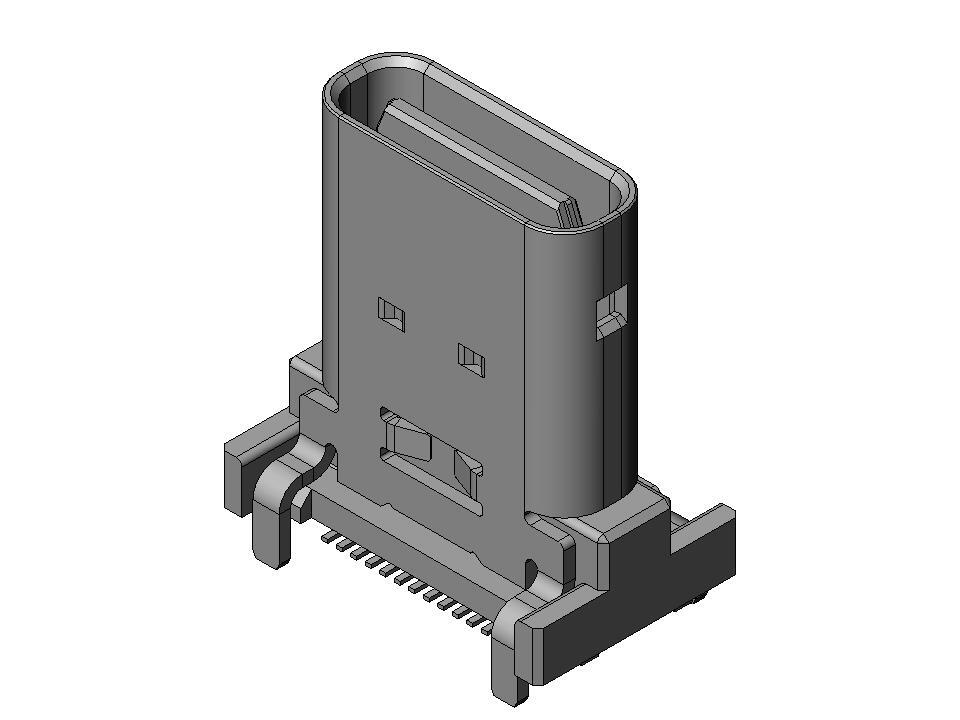

RC10-S0-24S-WJ1	量产中	下载	母座	垂直插座，24 极，高度：12 毫米	垂直	24	SMT + 通孔	板上型	USB3.2, USB4 Gen.2x2	-55°C ~ +85 °C	IPX4	合格

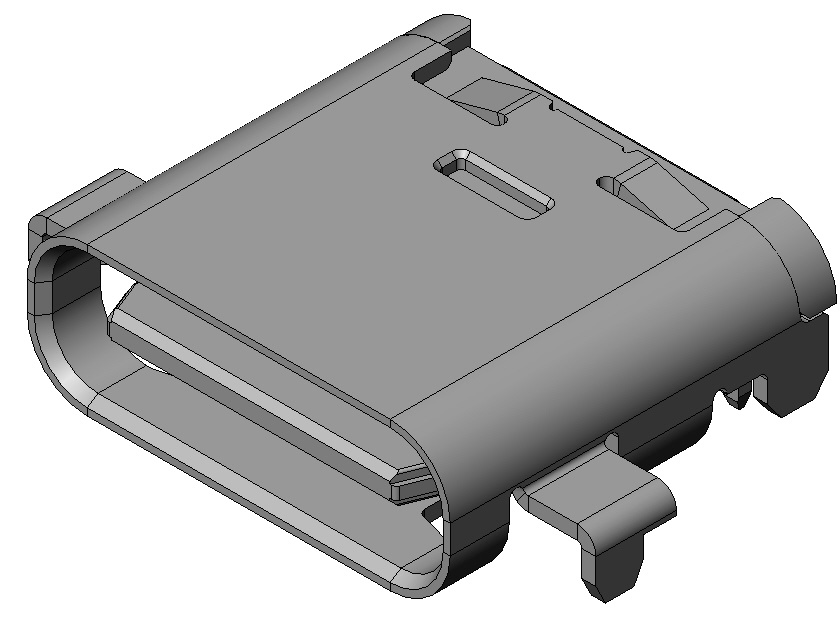

RC10-B0-24S-JJ1	量产中	下载	母座	插座，24 极，2 排 SMT，中置，带后屏蔽，中心高度 0.47 毫米	直角	24	SMT + 通孔	沉板型	USB3.2, USB4 Gen.2x2	-55 °C ~ +85 °C	IPX4	合格

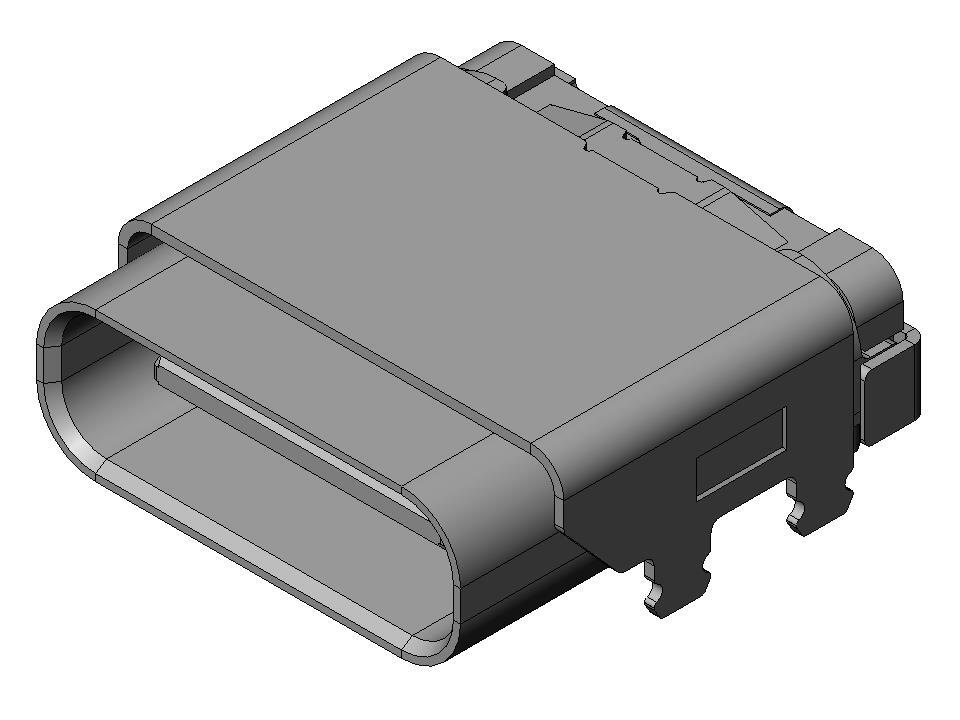

RC10-S0-24S-XJ1	量产中	下载	母座	插座，24 极，混合触点，板载，带后屏蔽，中心高度 1.6 毫米	直角	24	SMT + 通孔	板上型	USB3.2, USB4 Gen.2x2	-55°C ~ +85 °C	IPX4	合格

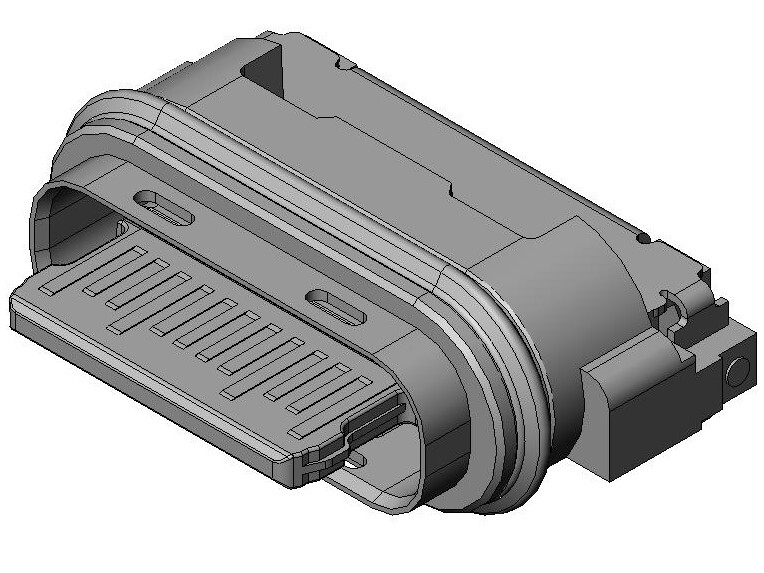

RC10-W0-24S-JA2	量产中	下载	母座	插座，24 极，防水 (IPX8)，2 排 SMT，短外壳型，中心高度 1.35 毫米	直角	24	SMT	板上型	USB3.2, USB4 Gen.2x2	-55 °C ~ +85 °C	IPX8	合格
RC10-WH-24S-JA3	量产中	下载	母座	插座，24 极，防水 (IPX8)，2 排 SMT，中心高度 1.5 mm	直角	24	SMT	板上型	USB3.2, USB4 Gen.2x2	-55°C ~ +85 °C	IPX8	合格

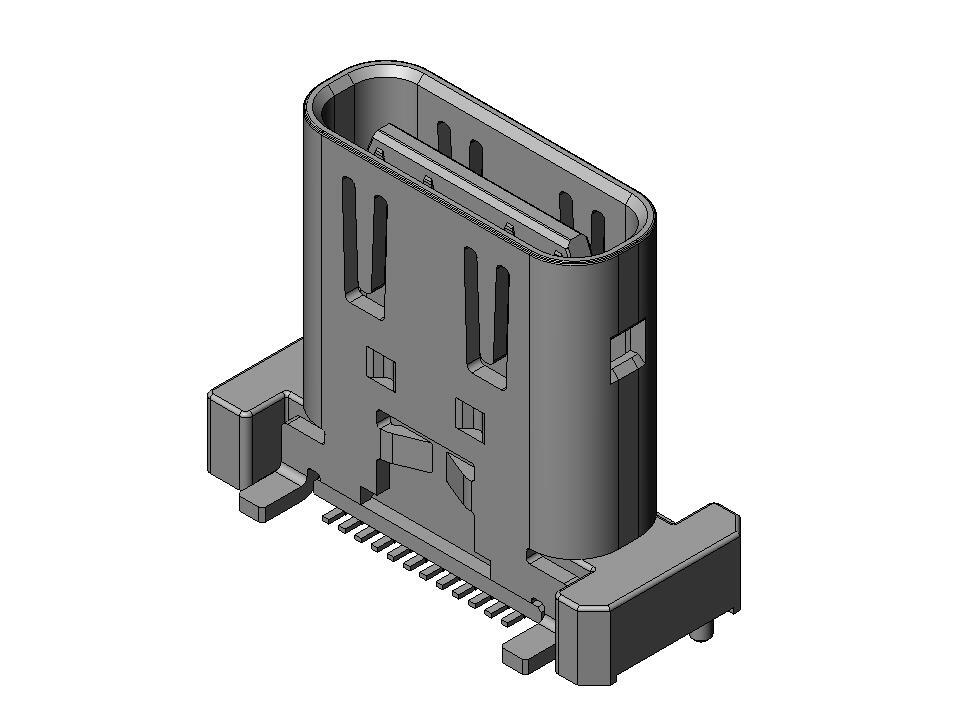

RC10-S0-16S-WJ4	量产中	下载	母座	垂直插座，24 极，高度：10 mm，全 SMT 类型	垂直	24	SMT + 通孔	板上型	USB3.2, USB4 Gen.2x2	-55 °C ~ +85 °C	IPX4	合格

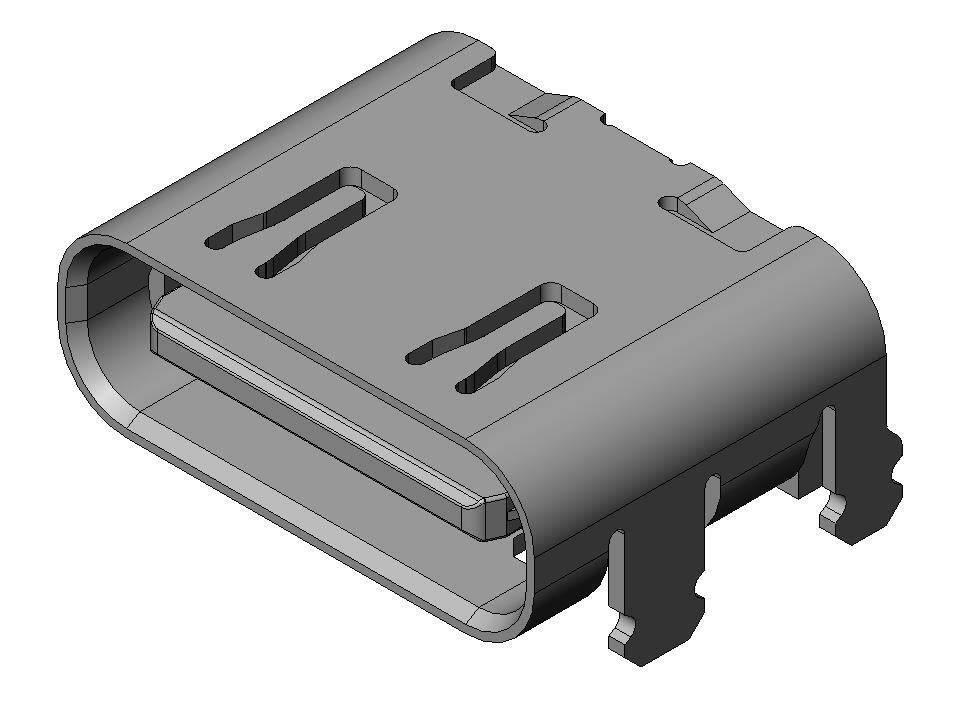

RC10-S0-16S-JA1	量产中	下载	母座	插座，16 极，单排 SMT，无后屏蔽，DIP 长度 0.9 mm	直角	16	SMT + 通孔	板上型	USB2.0, USB3.0	-55°C ~ +85 °C	IPX4	合格

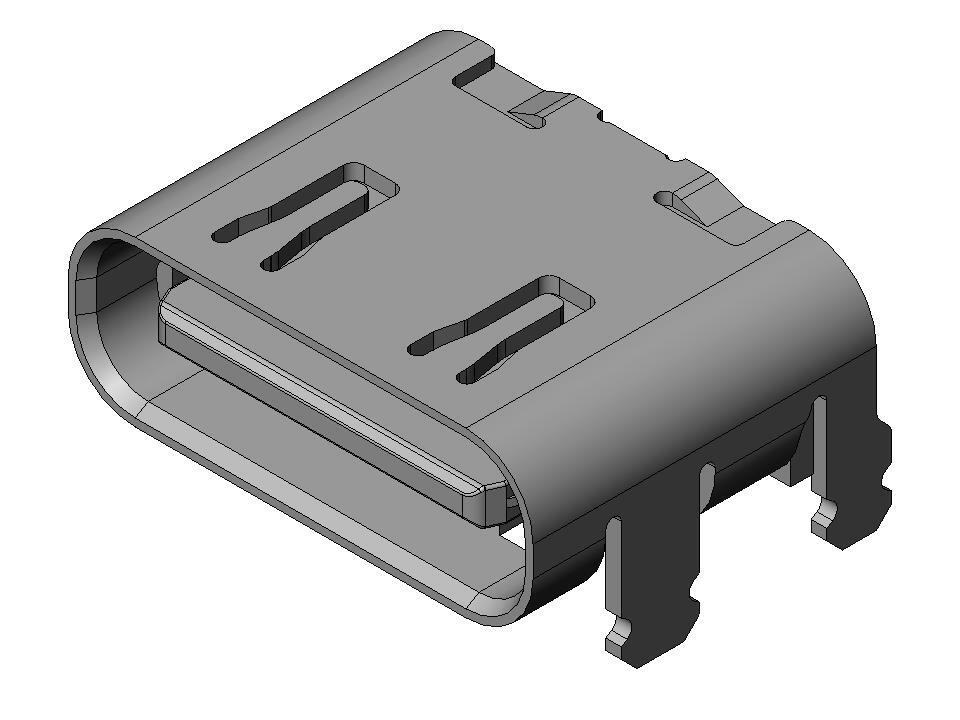

RC10-S0-16S-JA3	量产中	下载	母座	插座，16 极，单列 SMT，无后屏蔽，DIP 长度 1.2 毫米	直角	16	SMT + 通孔	板上型	USB2.0, USB3.0	-55 °C ~ +85 °C	IPX4	合格

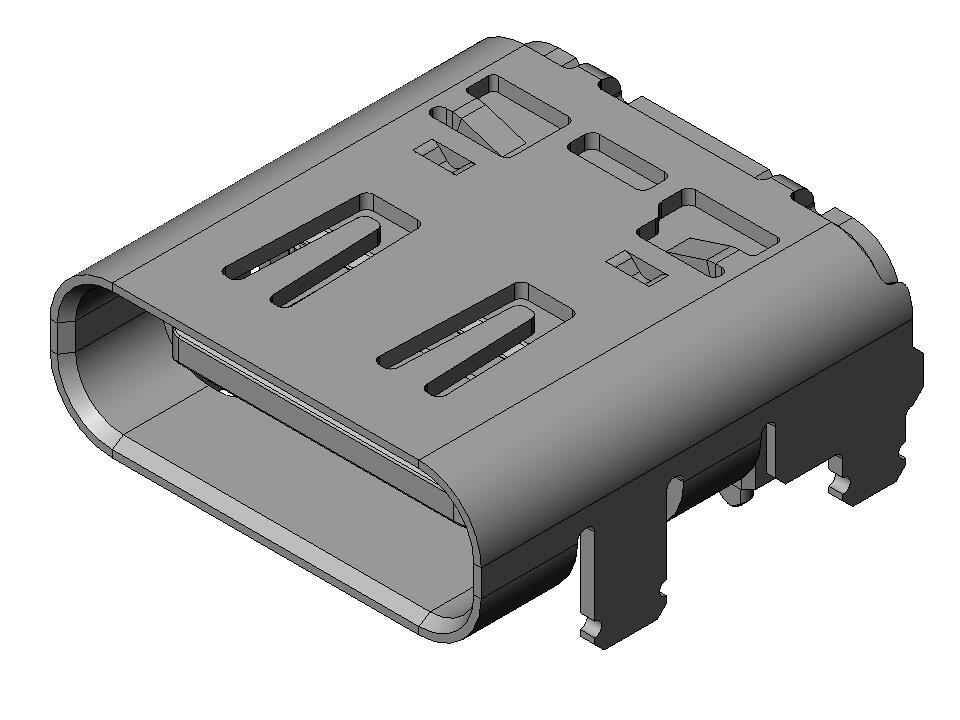

RC10-S0-24S-JAA	量产中	下载	母座	USB Type-C 连接器，兼容 USB4，2 排 SMT，板上型，24 极，插座	直角	24	SMT + 通孔	板上型	USB3.2, USB4 Gen.2x2	-55°C ~ +85 °C	IPX4	合格

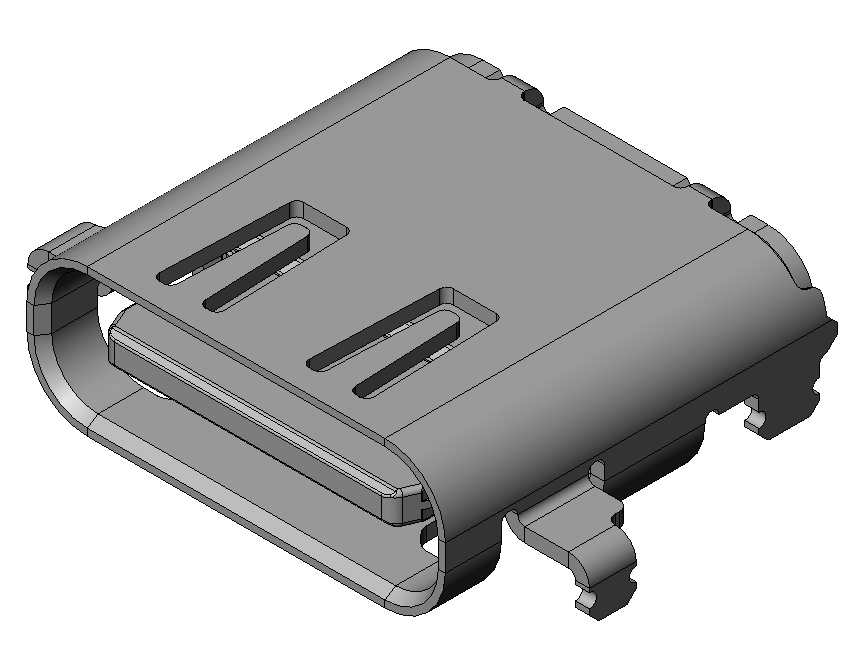

RC10-B0-24S-JAA	量产中	下载	母座	USB Type-C 连接器，兼容 USB4，2 排 SMT，沉板型，24 极，插座	直角	24	SMT + 通孔	沉板型	USB3.2, USB4 Gen.2x2	-55 °C ~ +85 °C	IPX4	合格
RC10-S0-24S-JA2	量产中	下载	母座	插座，24 极，2 排 SMT，板上型，带后屏蔽，外壳 DIP 长度 1.2 毫米	直角	24	SMT + 通孔	板上型	USB3.2, USB4 Gen.2x2	-55 °C ~ +85 °C	IPX4	合格

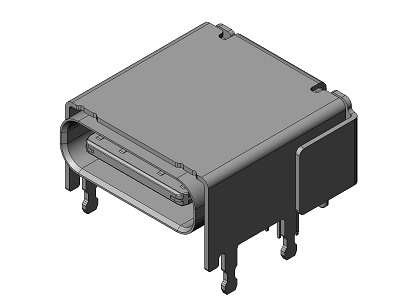

RC10-S0-24S-XA8	量产中	下载	母座	插座，24 极，混合触点，板上型，带后屏蔽，3.4 毫米中心高度	直角	24	SMT + 通孔	板上型	USB3.2, USB4 Gen.2x2	-55°C ~ +85 °C	IPX4	合格

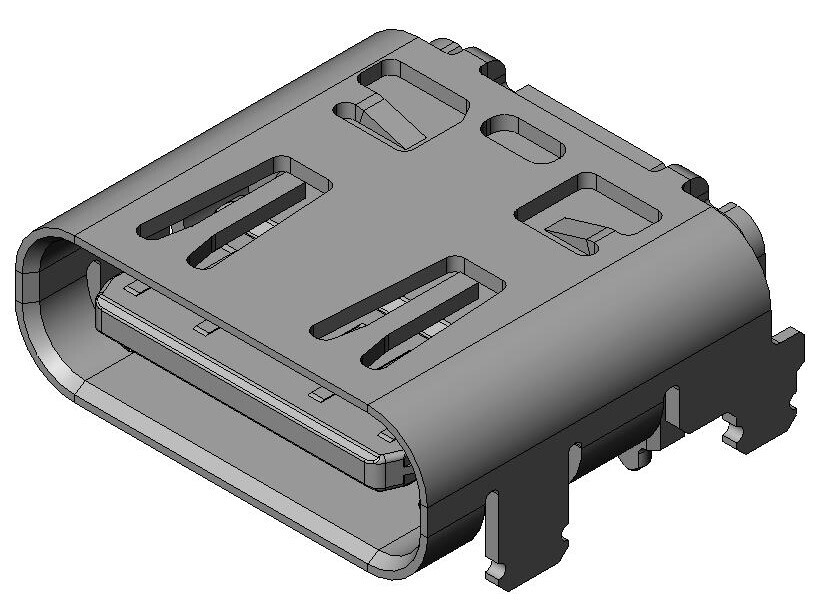

RC10-S0-24S-JA1	量产中	下载	母座	(用于汽车规格）插座，24 极，2 排 SMT，板上型，带后屏蔽，外壳DIP高度 0.6 mm	直角	24	SMT + 通孔	板上型	USB3.2, USB4 Gen.2x2	-55°C ~ +85 °C	IPX4	合格
RC10-S0-24S-JJ2	量产中	下载	母座	插座，24 极，2 排 SMT，板上型，带后屏蔽，外壳DIP高度 0.6 mm	直角	24	SMT + 通孔	板上型	USB3.2, USB4 Gen.2x2	-55 °C ~ +85 °C	IPX4	合格

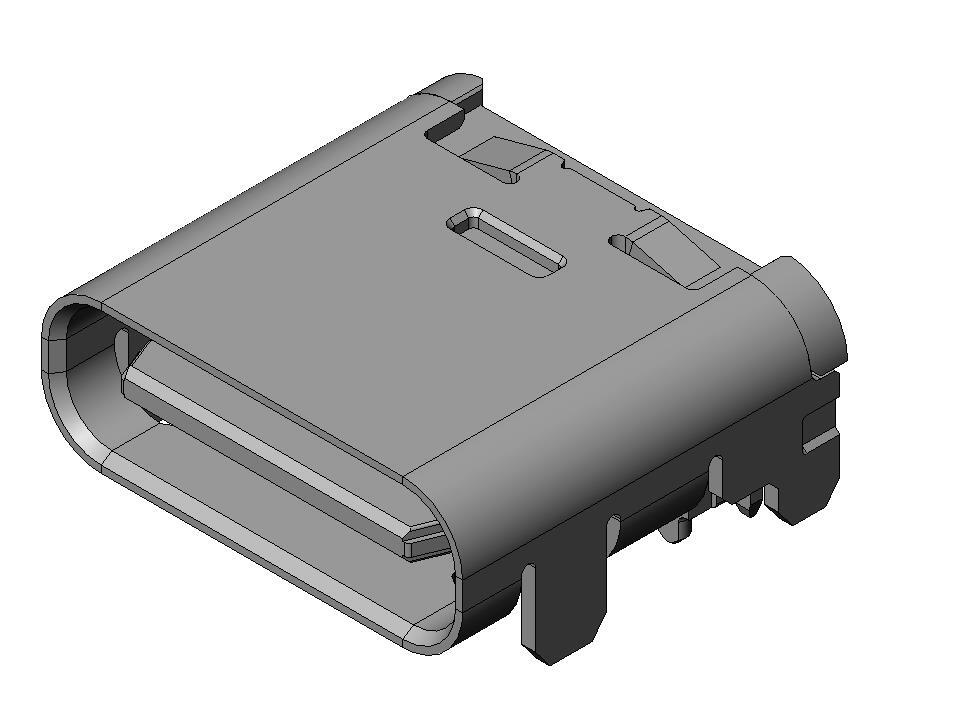

RC10-S0-24S-JJ3	量产中	下载	母座	插座，24 极，2 排 SMT，板载，无后屏蔽，外壳DIP高度 0.6 mm	直角	24	SMT + 通孔	板上型	USB3.2, USB4 Gen.2x2	-55 °C ~ +85 °C	IPX4	合格

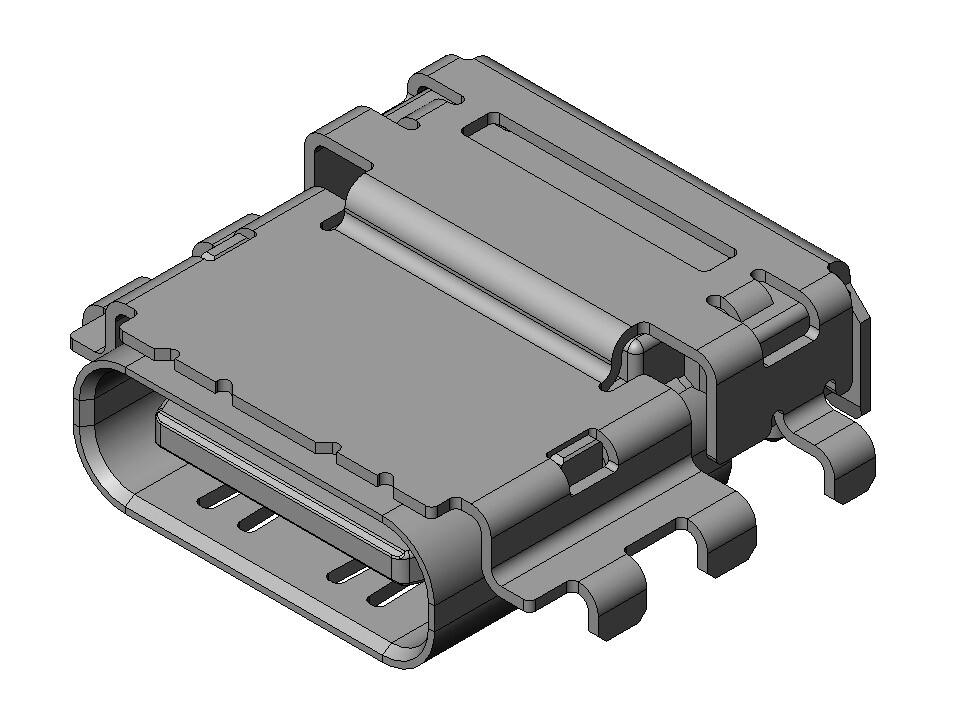

RC10-BD-24S-JJ4	量产中	下载	母座	USB Type-C 连接器，兼容 USB4，2 排 SMT，沉板型，24 极，插座	直角	24	SMT + 通孔	沉板型	USB3.2, USB4 Gen.2x2	-30°C ~ +85°C	IPX4	合格

产品特性

相容USB PD EPR（最大 240W (5A/48V)）對應。可翻轉結構允許插入和拔出插頭，無需考慮插頭朝向。優良的 EMI/EMC 特性與機械強度，以確保長壽命鎖定結構。 SMT觸點直角插座雙排SMT型插座連接器，接點安裝節省空間。符合通用序列匯流排 Type-C 電纜和連接器規範修訂版 2.3 支援 10 Gbps x 2（20 Gbps）的高速傳輸（符合 USB 3.2 標準）防水插座 USB Type-C 配接相容連接器。單一防水型。防水等級 IPX7 或更高。混合觸點插座通孔和 SMT 混合觸點插座，具有出色的可重複性。符合 2.1 版 USB Type-C 規範 10 Gbps X 2（20 Gbps）高速傳輸能力（符合 USB 3.2 標準）	垂直插座垂直型插座可滿足顯示器、週邊設備等的需求。符合2.1 版 USB Type-C 規範支援10Gbps x 2（20 Gbps）高速傳輸（符合 USB 3.2 標準）。 16芯直角插座 16芯單排SMT插座連接器，可滿足小型化設備對節省空間的需求。符合2.1版USB Type-C 規範 *USB2.0（480Mbps）符合 USB4® 標準的直角插座通過 USB4 40Gbps 認證的插座連接器符合 USB Type-C 規範第 2.1 版符合 USB PD EPR（高達 240W (5A/48V) 符合 USB4 Gen3 標準
◆USB4產品摘要	◆產品設計演變

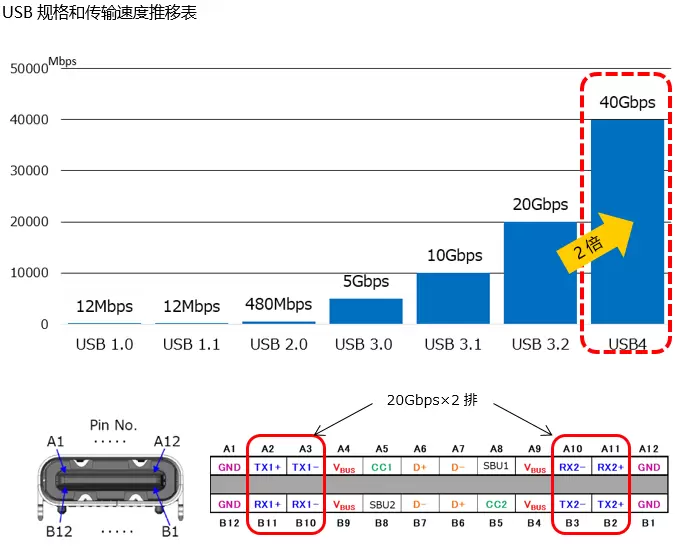

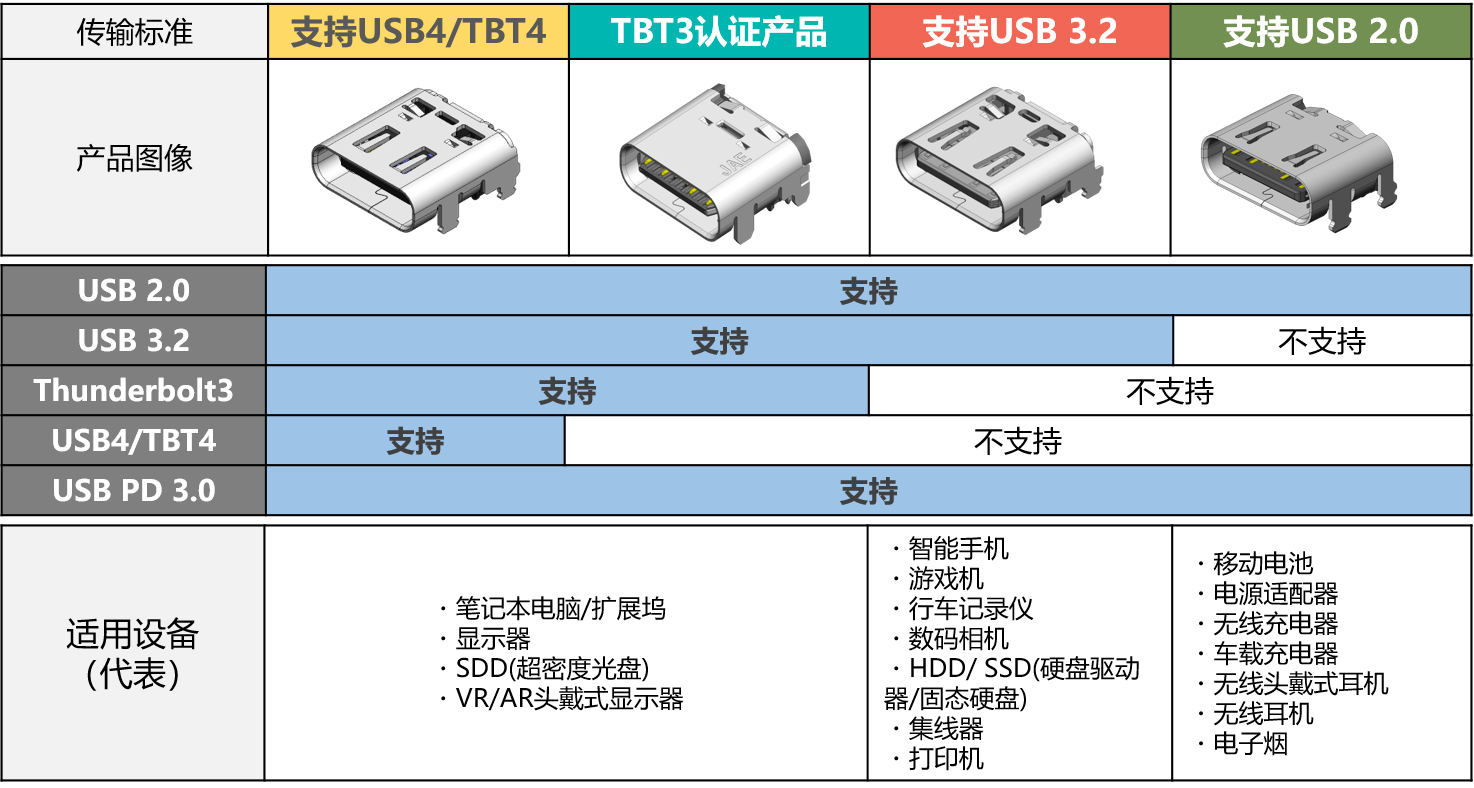

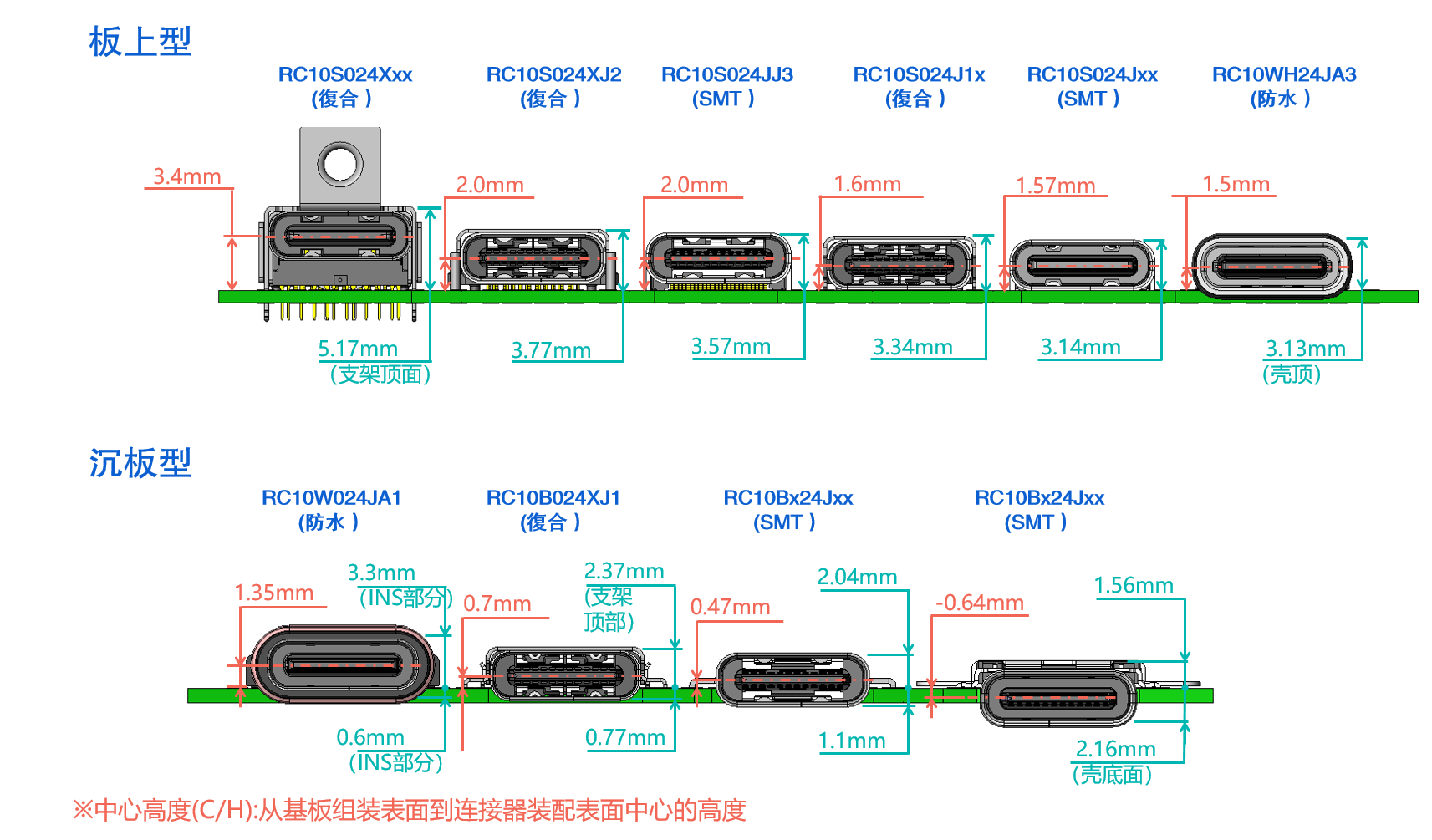

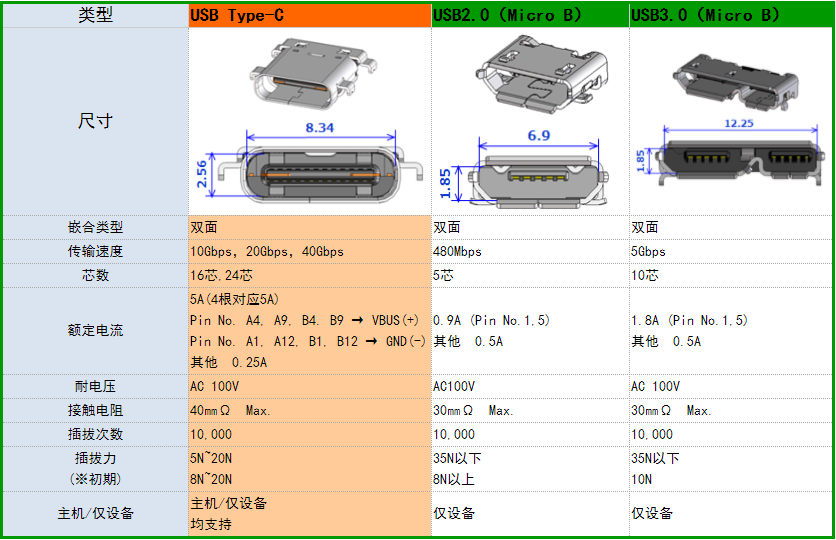

◆各種USB Type產品比較	◆USB Type-C產品規格
