0.4mm間距
DF40A系列

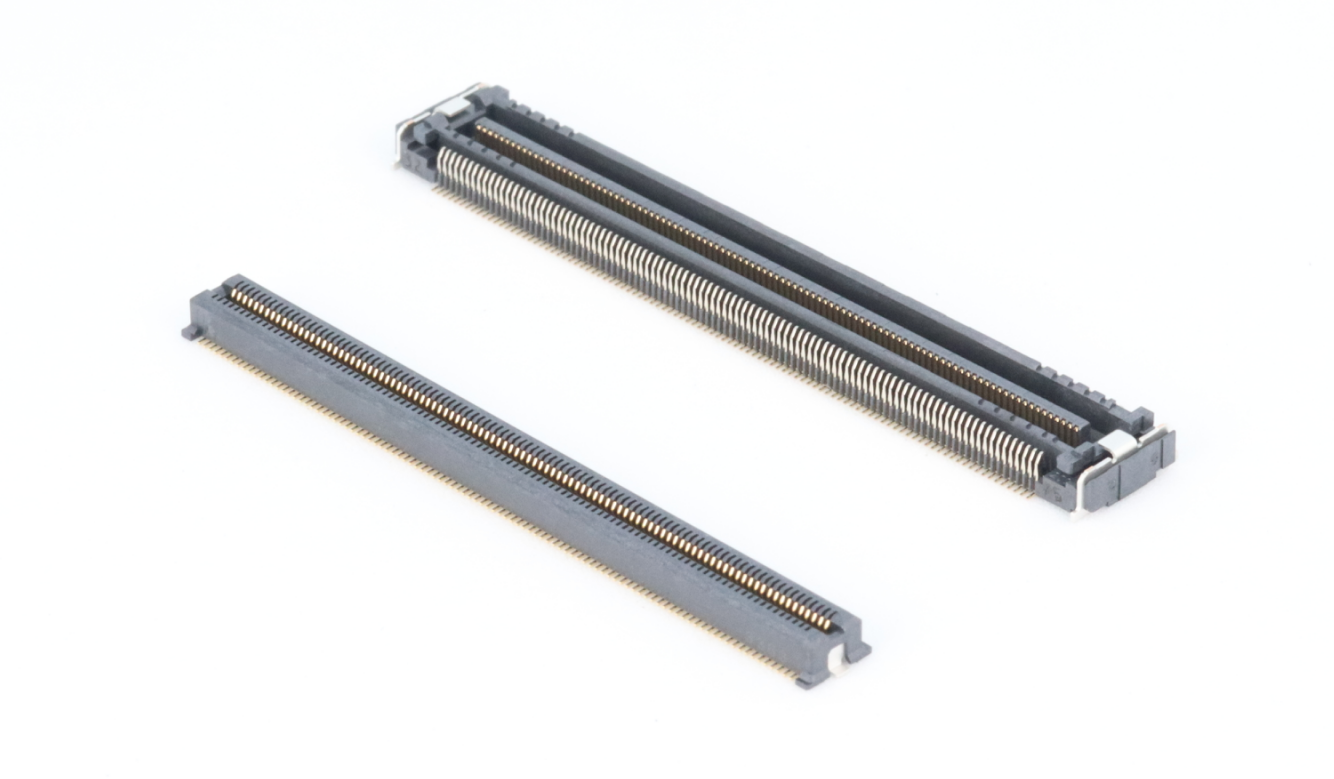

DF40A系列是間距0.4mm、嵌合高度3.0mm的低背、能進行高速傳輸的浮動式闆對板連接器。支援高速傳輸規格：MIPI D-PHY(2.5Gbps) 、PCI Express Gen2 (5Gbps) & 3 (8Gbps)，滿足車載設備的高效能要求。可浮動連接器的外側採用屏蔽框架式結構，適用於高牢固性的車用設備。
产品用途
 |
 |
 |
 |
 |
 |
|
●智能手表Watch |
●平板电脑iPad |
●电脑Mac |
●智能机顶盒TV app |
●耳机Pods |
●智能手机iPhone |
 |
 |
 |
 |
 |
 |
|
●智能音箱Pod |
●无人机 |
●车载设备 |
●安防设备 |
●AGV/AMR |
●马达驱动 |
 |
 |
 |
 |
 |
 |
|
●变频器 |
●雷达,LiDAR |
●TCU/网关 |
●工业相机 |
●CNCs/PLCs |
●内窥镜 |
 |
 |
 |
 |
 |
 |
|
●工业传感器 |
●服务器 |
●MRI/CT |
●工业机器人 |
●马达 |
●仪表 |
 |
 |
 |
 |
 |
 |
|
●车载充电器 |
●HUD抬头显示器 |
●IVI/导航 |
●显示器 |
●照相机 |
●复合打印机 |
产品资料下载
产品规格
| 連接器形狀 | Plug/Receptacle |
基板安裝方法 |
SMT |
|
嵌合形式 |
Stacking | 接點方向 | Bottom Contact |
|
嵌合部間距Pitch |
0.4mm | 基板安裝間距Pitch | 0.4mm |
|
芯數 |
40、80、100、120、 140、160、180、200芯
|
端子電鍍 | Gold |
|
鍍層厚度 |
0.1 μm Min. |
電氣傳輸規格 |
NRZ, Sdd21:-3dB,@8GHz |
|
傳輸速度（代表參考値） |
16Gbps |
本體長度（間距方向） |
|
|
本體寬度（縱向） |
7.4mm |
嵌合高度 |
3.0 mm |
|
額定電壓（AC） |
50 V |
額定電壓（DC） |
50 V |
|
額定電流 |
0.5A
|
耐電壓值 |
AC 250Vrms, 1min |
|
阻抗匹配 |
|
接觸阻抗 |
80mΩ Max. |
|
使用溫度範圍（Max） |
125 ℃ |
使用溫度範圍（Min） |
-55 ℃ |
|
端子配列 |
Dual Row | RoHS2 | Yes |
|
產品吸著使用膠蓋 |
No | 產品吸著使用防火膠紙 | No |
|
產品定位台柱 |
No |
插拔次數 |
100 |
|
產品移動量(X) |
±0.4mm |
產品移動量(X) |
±0.4mm |
|
有效嵌合Z長度 |
0.8mm |
卡防脫功能 |
Yes |
|
包裝形式 |
Emboss |
包裝數量 |
1800 PCS |
| 產品訂單編碼規則：DF40A-XX-XXP/X-0.4V-805 | |||||||
|
①系列名称 |
②高度类型堆叠高度（mm）： |
③信号端子数 |
④连接器类型 |
⑤电源端子数 |
⑥接触间距 |
⑦端子形状 |
⑧包装类型 |
| DF40A |
插头侧值+插座侧值 堆叠高度变化型（3mm） |
40、80、100、120、 140、160、180、200芯
|
P：双排插头 R：双排插座 |
无 |
0.4mm |
V：直型SMT |
(800)：标准产品， [⑧=05]: 压纹包装（3,000 件/卷） [⑧=10]: 压纹包装（4,000 件/卷） (895): 压纹包装（1,000 件/卷）（用于原型） |
产品图片 |
订单编号 |
生产状况 |
3D数据下载 |
芯间距 [mm] |
连接方式 |
嵌合高度 |
产品宽度 [mm] |
芯数 |
浮动量 |
工作温度范围 |
高速传输 |
产品形状 |
产品系列 |
|---|
产品特性
◆透過內部空間優化的可浮動設計，
◆嵌合高度3.0mm的低背、寬度7.4mm，X,Y方向±0.4mm可浮動，
◆適用於狹小空間內高可靠性的車用設備。
◆高可靠設計，有效配對長度為0.8mm。
◆產品底部覆蓋絕緣體，允許在連接器底部進行佈線。
◆高可靠設計，有效配對長度為0.8mm
◆可實現16Gbps（NRZ、Sdd21：-3dB、@8GHz）的高速串列傳輸。
◆符合ROHS環保要求
無鹵素，強化防爬錫對策。
連接器中不使用超過標準值的氯或溴。
根據 IEC61249-2-21 標準定義。
Br: 900ppm或以下，Cl:900ppm或以下，Br+Cl:1,500ppm 或以下。
◆產品自動安裝對應
透過捲帶包裝可實現產品自動安裝。
標準產品為每卷1800 件，但也有每卷500件的樣機產品。
◆嵌合高度3.0mm的低背、寬度7.4mm，X,Y方向±0.4mm可浮動，
◆適用於狹小空間內高可靠性的車用設備。
◆高可靠設計，有效配對長度為0.8mm。
◆產品底部覆蓋絕緣體，允許在連接器底部進行佈線。
◆高可靠設計，有效配對長度為0.8mm
◆可實現16Gbps（NRZ、Sdd21：-3dB、@8GHz）的高速串列傳輸。
◆符合ROHS環保要求
無鹵素，強化防爬錫對策。
連接器中不使用超過標準值的氯或溴。
根據 IEC61249-2-21 標準定義。
Br: 900ppm或以下，Cl:900ppm或以下，Br+Cl:1,500ppm 或以下。
◆產品自動安裝對應
透過捲帶包裝可實現產品自動安裝。
標準產品為每卷1800 件，但也有每卷500件的樣機產品。
镀层规格
| 編碼 | 接点部 | 端尾部 | 輔助鋼片 | RoHS指令 | |||
| 01+ | Au | Au | Sn-Cu | 對應 | |||
